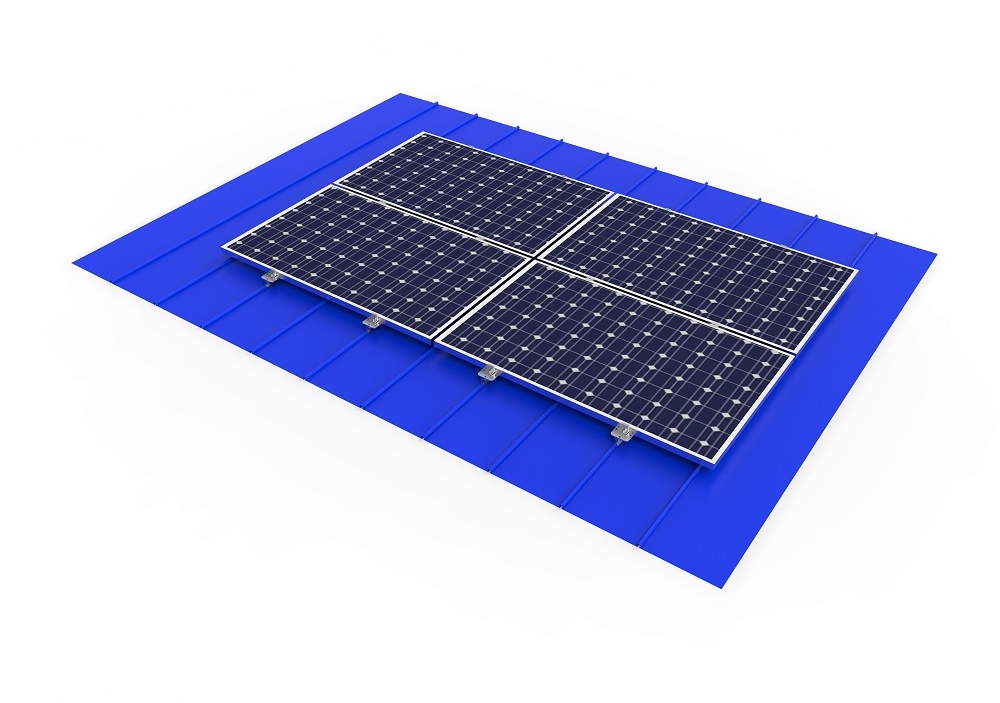

屋頂無軌安裝解決辦法
彩鋼瓦無軌系統適用于廠房或倉庫等大面積的角馳或者直立鎖邊彩鋼瓦屋頂。支架系統直接夾緊在彩鋼瓦上，不對屋頂結構及屋面造成任何破壞。整個系統不采用軌道，直接采用壓塊將組件固定在夾具上。安裝快捷，方便，價格便宜，具有超強的抗雪載能力。整體結構簡單可靠，堅固耐用。
技術參數******抗風承載力：42m/s
******抗雪承載力：2KN/m2
跨距范圍：根據彩鋼瓦瓦脊而定
壓塊標準長度：40mm
設計標準：AS/NZS1170 ASCE 7-05 DIN1044 GB50797-2012 GB5009-2012
******抗雪承載力：2KN/m2
跨距范圍：根據彩鋼瓦瓦脊而定
壓塊標準長度：40mm
設計標準：AS/NZS1170 ASCE 7-05 DIN1044 GB50797-2012 GB5009-2012
性能參數安裝場地：角馳或者直立鎖邊彩鋼瓦
主體材質：AL6005-T5
緊固件材質：SUS304
適用組件：有框或無框
適用排布方式：縱排或者橫排
質保年限：10年
主體材質：AL6005-T5
緊固件材質：SUS304
適用組件：有框或無框
適用排布方式：縱排或者橫排
質保年限：10年
產品特點
- 安裝便捷
通盛達自主開發設計的夾具，只需用簡單的工具就可輕松安裝。安裝僅需加緊瓦脊和鎖緊螺栓，兩個動作。大大降低安裝難度，縮短了工時。 - 專用性強
夾具適用于特定的瓦脊。 專業的結構設計，使支座與瓦脊配合完美無缺。不會對瓦脊造成任何損壞，******程度保持瓦脊原樣。無需穿孔或改造瓦脊，避免了滲漏現象出現。并保證了瓦脊的排雨功效，完美的與瓦脊合為一體。 - 兼容性強
夾具可以滿足不同規格的光伏組件的安裝需要?？梢耘c其它設備組成完整的支架系統，是一個穩定的多功能的連接平臺。 - 精確度高
夾具的長度精確至毫米。施工過程中，不因長度過長或過短進行第二次切割 - 安全可靠
夾具采用的是優質的鋁合金和不銹鋼材質，有效的防止被腐蝕及氧化。產品可循環使用，減少對環境的污染。整體結構充分考慮到承重，抗風，抗雪，抗震等因素，并經過計算和測試，以保證安全可靠。
安裝說明

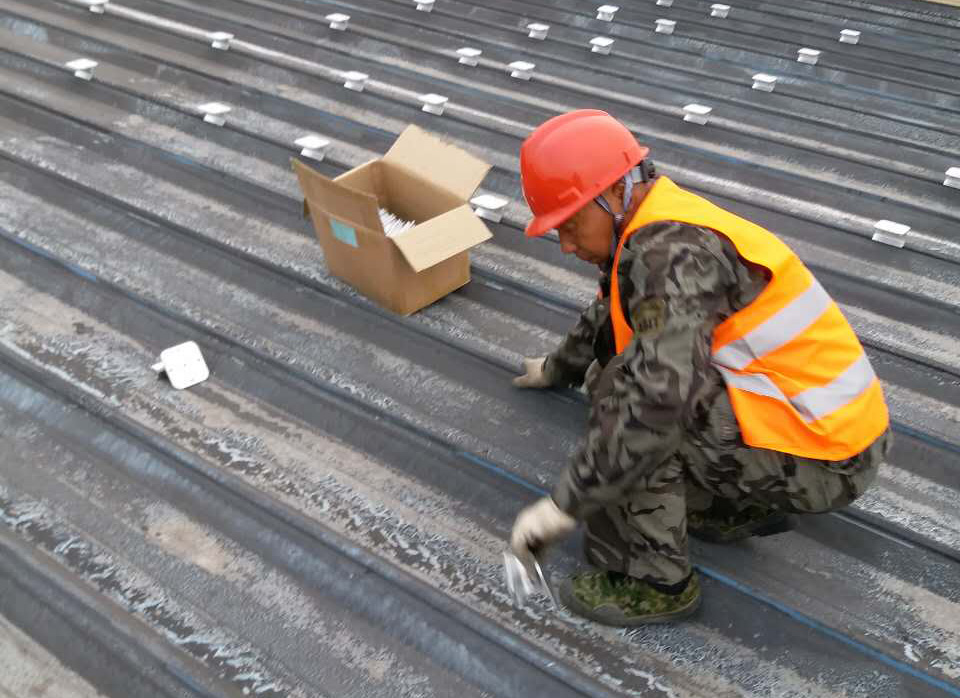

一、安裝夾具

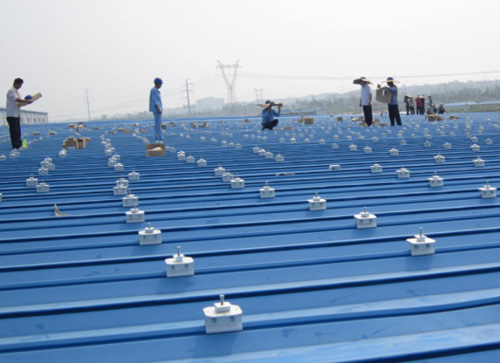

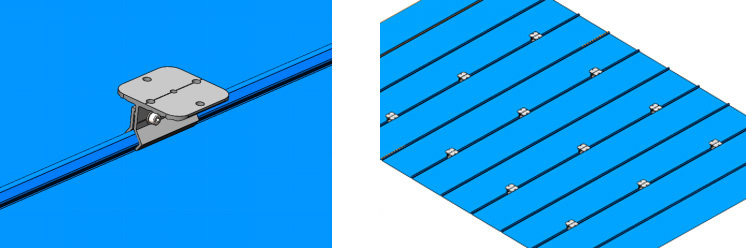

按設計方案將夾具安裝在彩鋼瓦上。如圖1，圖2
二、安裝組件

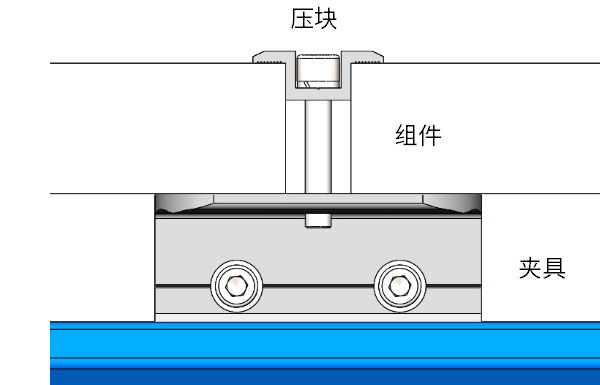

將組件放置在夾具上，并用壓塊固定好。如圖3.圖4

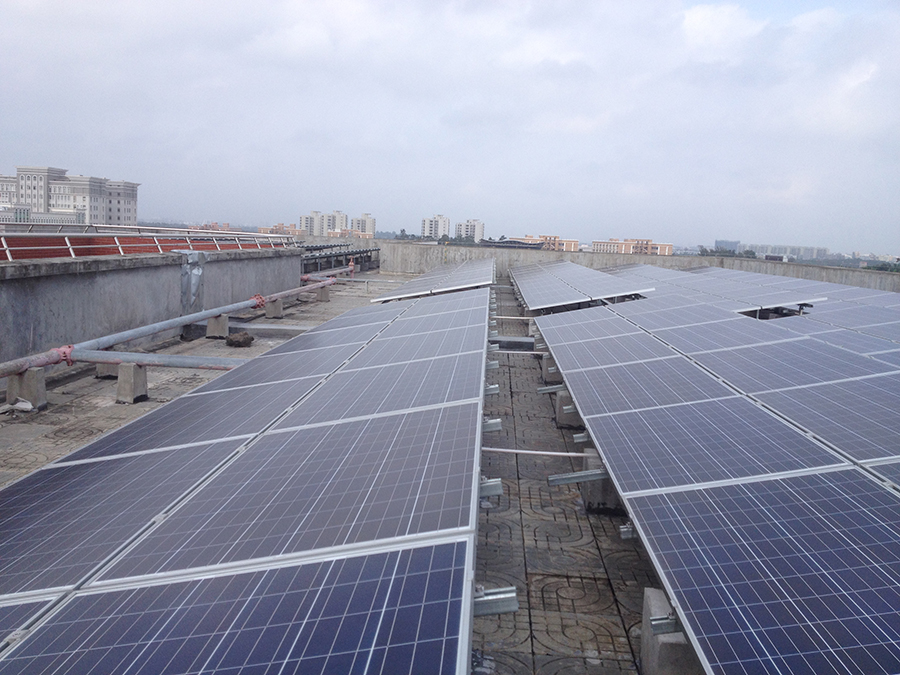

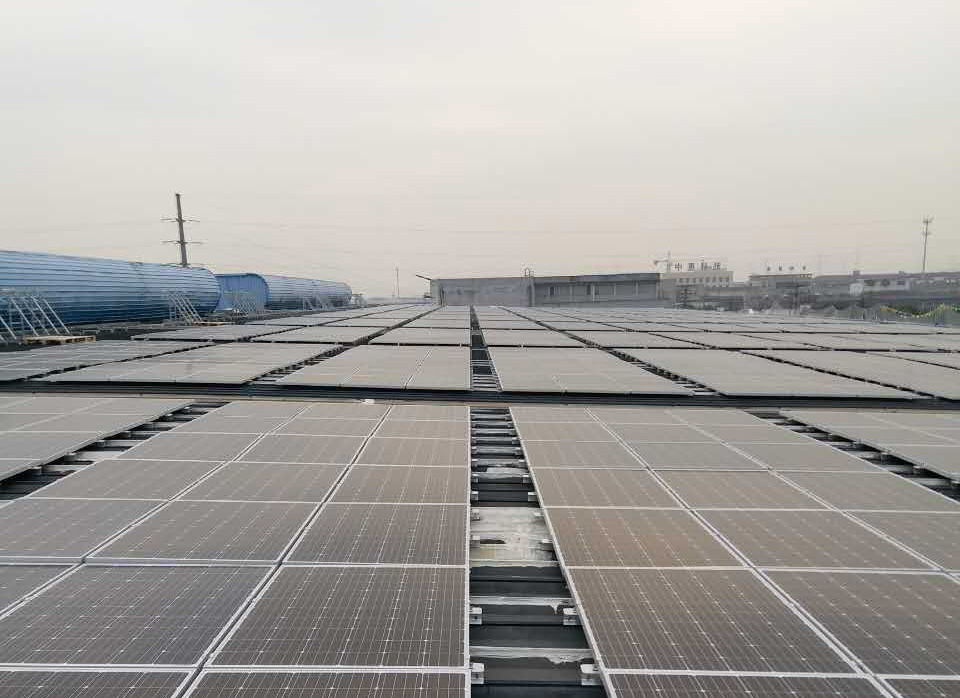

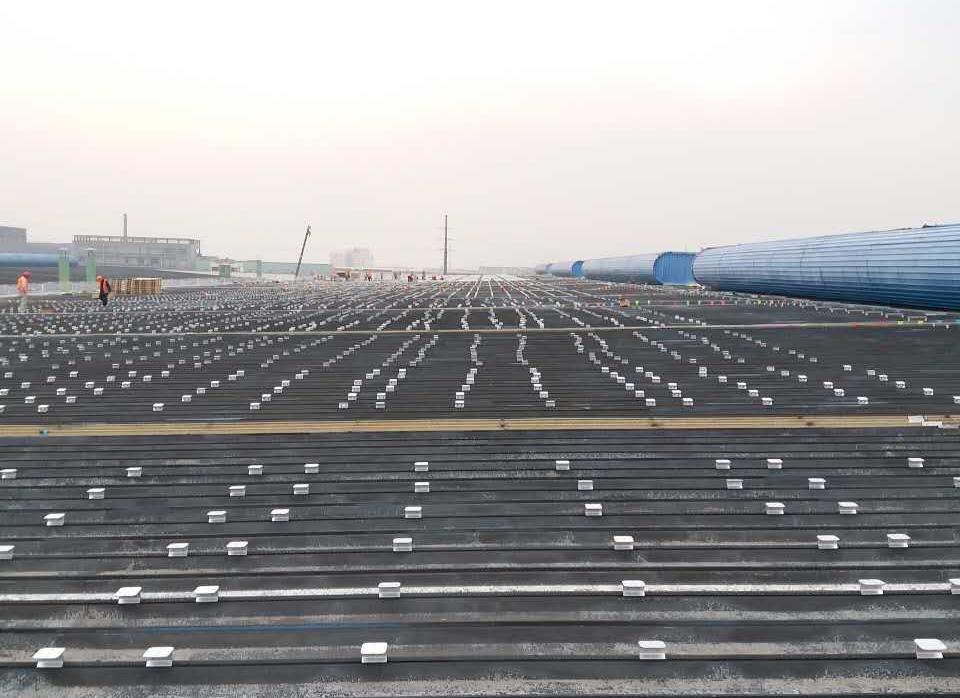

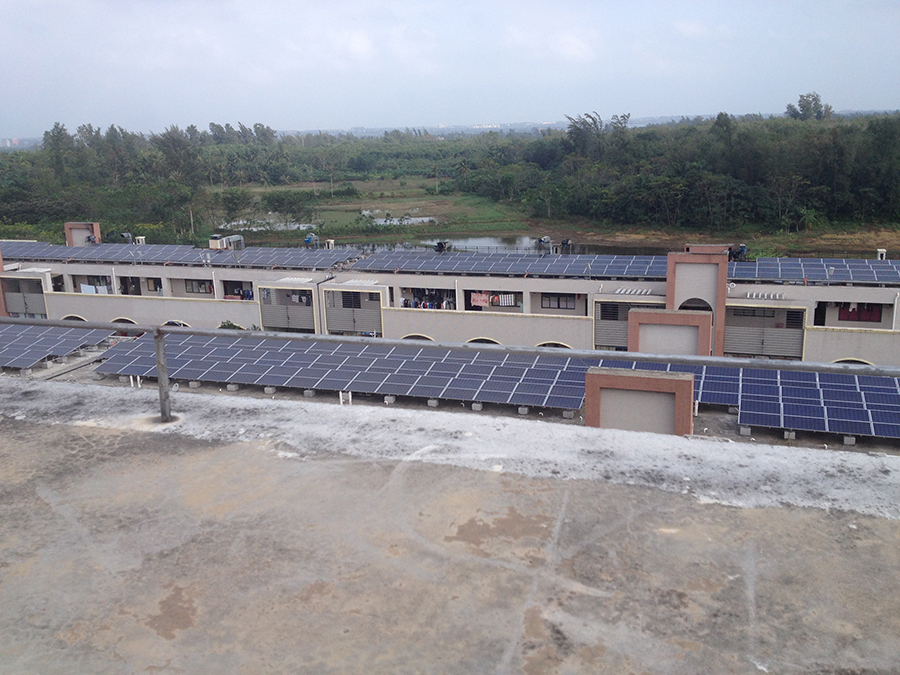

案例展示
